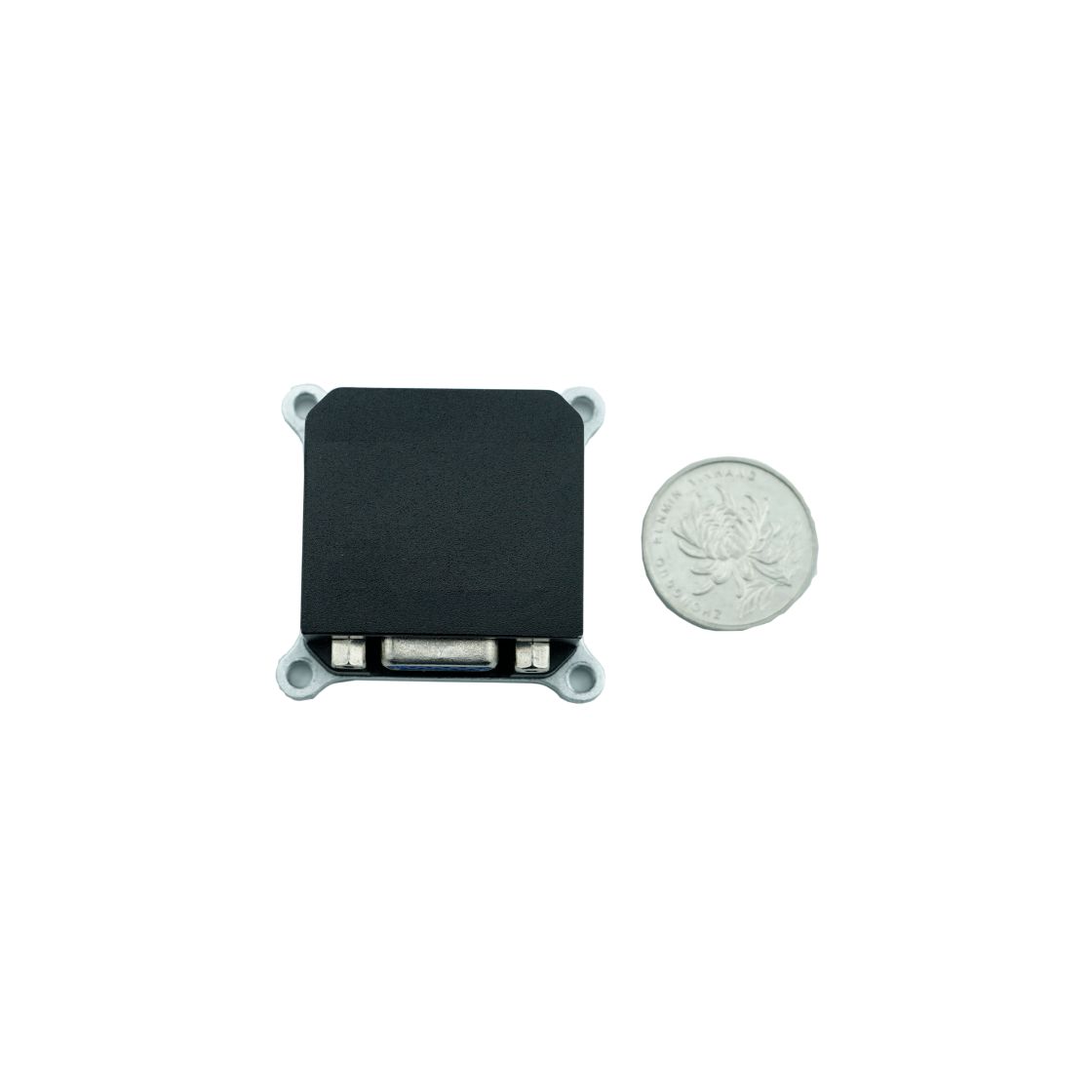

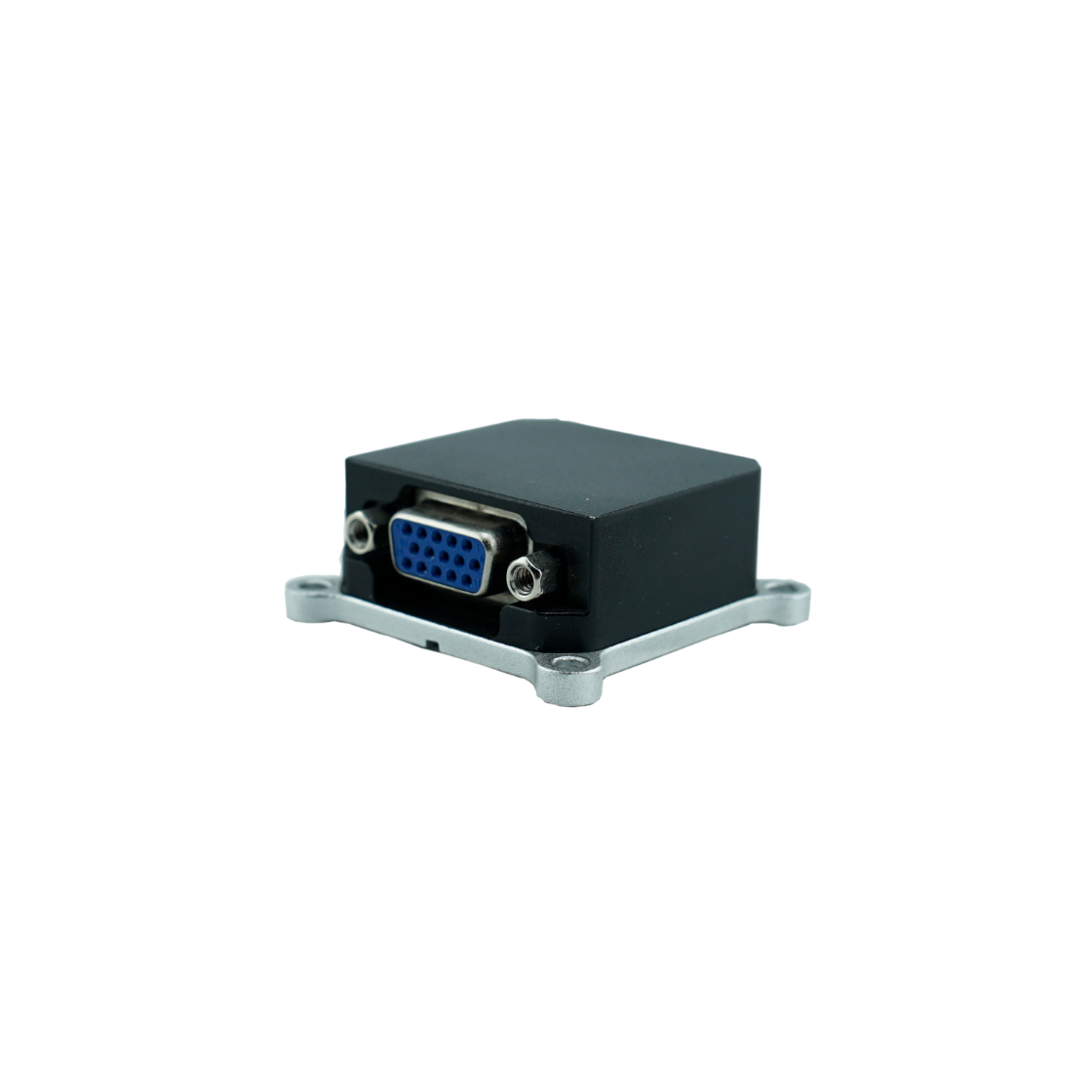

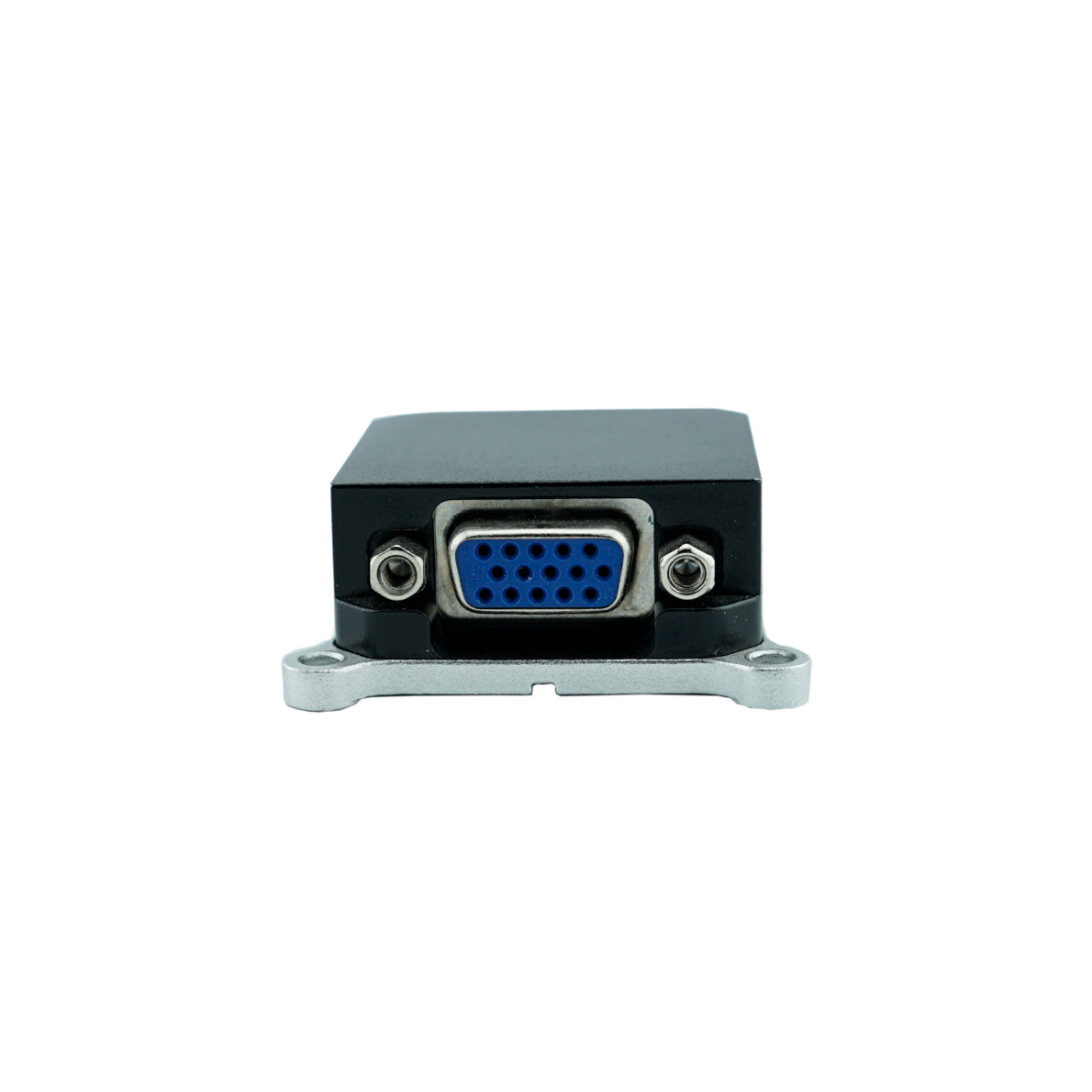

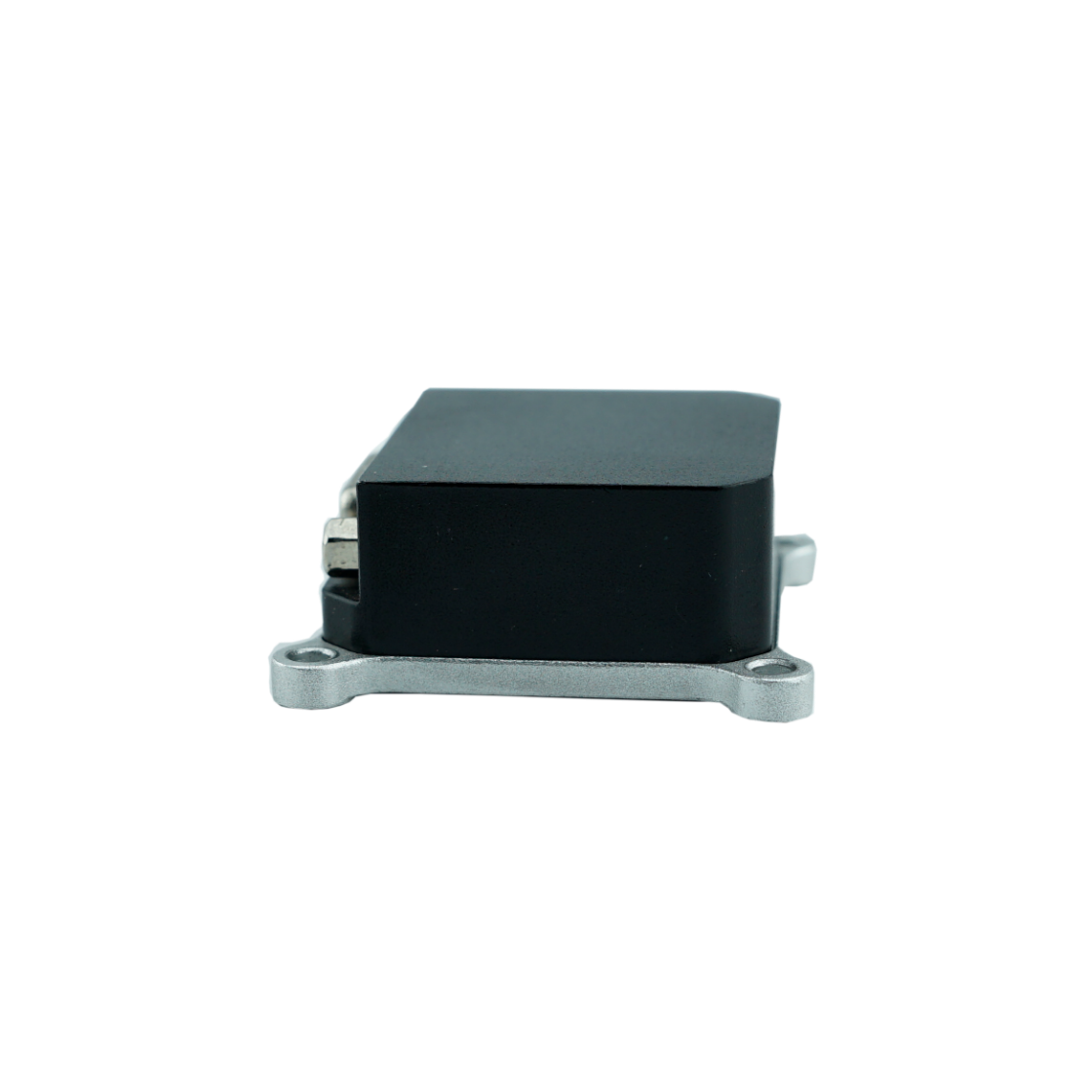

105M系列單天線組合微慣性測量系統,具有體積小、重量輕、成本低、功耗低、可靠性高、適于批量化生產、易于集成和實現智能化的特點,可實現對中低精度FOG的替代。
105M系列單天線組合微慣性測量系統,具有體積小、重量輕、成本低、功耗低、可靠性高、適于批量化生產、易于集成和實現智能化的特點,可實現對中低精度FOG的替代。出色的精度穩定性和耐用性,使其非常適用于高靈敏度角度傳感器和安全傳感器,能夠滿足自動化服務對車輛定位的連續性和精確性需求,可實現可靠的車載信息服務,同時在無人機飛控、AGV車輛的導航與控制等交通領域有廣泛應用。
參數 | 105MA | 105MA | 105MC | 105MD | ||
---|---|---|---|---|---|---|
方位角精度 | (2m基線) | 0.5deg | 0.5deg | 0.5deg | 0.5deg | |
衛星信號丟失 | 1.0deg/5min | 3.0deg/5min | 5.0deg/5min | 8.0deg/5min | ||
姿態精度 | 橫滾 | ≤0.1deg | ≤0.2deg | ≤0.3deg | ≤0.5deg | |
俯仰 | ≤0.1deg | ≤0.2deg | ≤0.3deg | ≤0.5deg | ||
組合外部GPS | 速度精度 | 0.1m/s | ||||
單點定位精度 | DGPS 0.5m/RTK 2cm | |||||
測量范圍 | 方位角 | ±180 deg | ||||
橫滾角 | ±90 deg | |||||
俯仰角 | ±90 deg | |||||
陀螺儀測量范圍 | ±250deg/s | |||||
加速度計測量范圍 | ±10g | |||||
接口特性 | 電源 | +3.7Vdc~+36Vdc,≤1W | ||||
電氣接口 | RS-422 | |||||
數據更新率 | 100Hz@115200bps | |||||
使用環境 | 工作溫度 | -40℃~+60℃ | ||||
存儲溫度 | -55℃~+80℃ | |||||
物理特性 | 尺寸 | 46×45×18mm | ||||
重量 | ≤40g | |||||
連接器 | J30J-9ZKP |
注釋:
① 性能根據測試配置、固件版本的不同可能有所差異。
② 測試在設備穩態下進行,使用SNIA SSS-PTS-E測試規范。
③ 平均延遲使用4KB隨機 I/O模型。
④ DWPD,5年每天全盤寫入次數。
