INS600系列光纖GNSS/INS組合慣導系統

INS600是INS300的升級款，成熟可靠，經過十年的研發迭代，累計生產近千套，適合惡劣環境下的長期穩定性導航控制領域，能夠抵抗1000G以上高沖擊，通過獨特算法設計，實現連續無GPS信號下，72小時航向誤差不大于0.2度。

了解產品

INS600系列光纖GNSS/INS組合慣導系統，體積120 mm×120.5 mm ×94mm，重量3kg，功率8W(無GNSS)，寬測量范圍為±1000 deg /s，具備高可靠性、長壽命的性能優勢，應用領域已覆蓋戰術導彈制導，天線系統的穩定，姿態/方位基準系統，多波束姿態傳感，鐵路軌檢車，無人機、無人船導航與控制空間穩定平臺，礦用掘進機、挖煤機智能導航及控制等方面。

芯片

核心器件自主研發，降低成本25%
顯卡

獨特慣性系統算法，性能提升20%
材質

具備批量生產工藝，質量高效提升
外觀

掌握全產業鏈核心，研發創新升級
插口

貫穿器件儀表系統，跨行應用成熟
HDD

掌握全產業鏈核心，研發創新升級

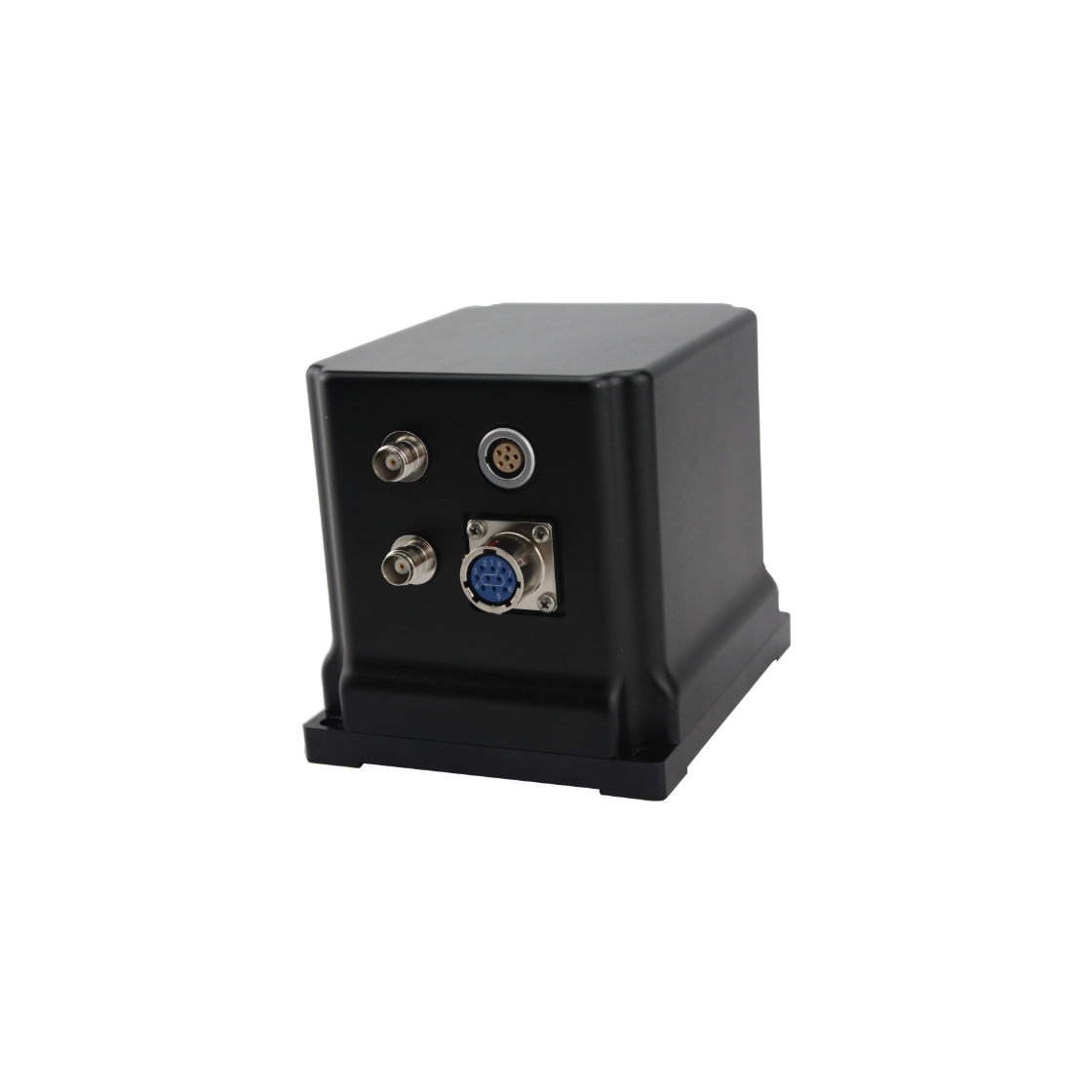

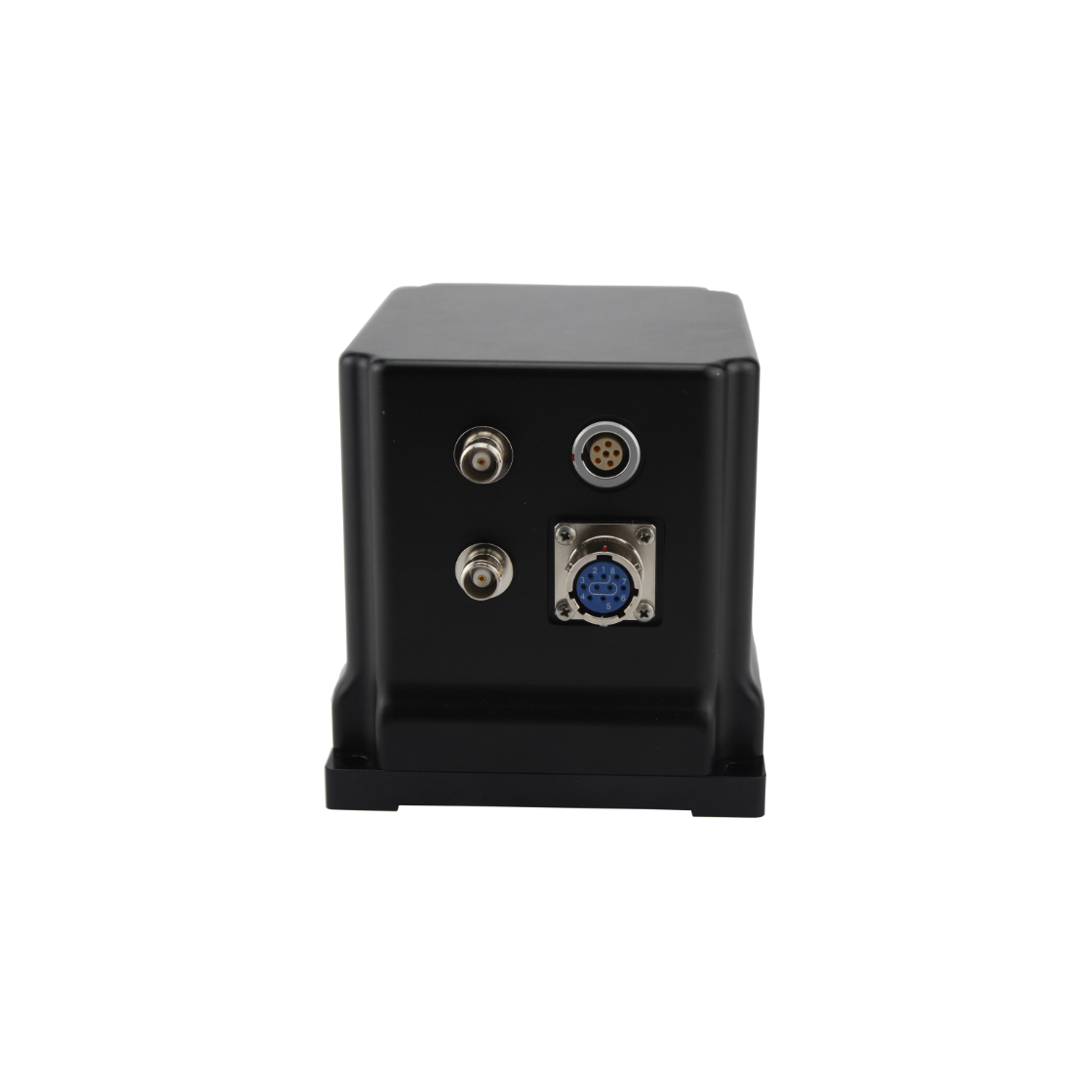

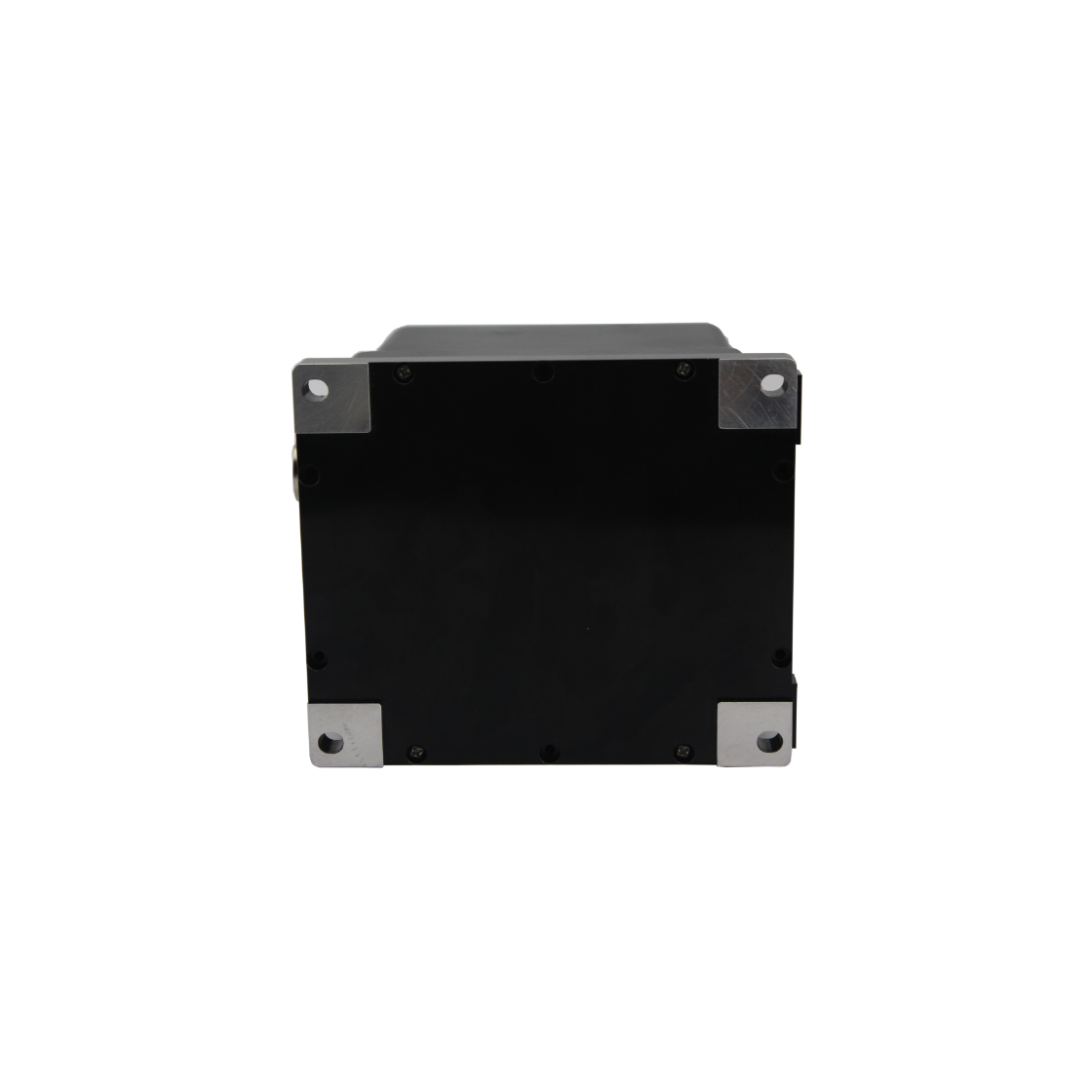

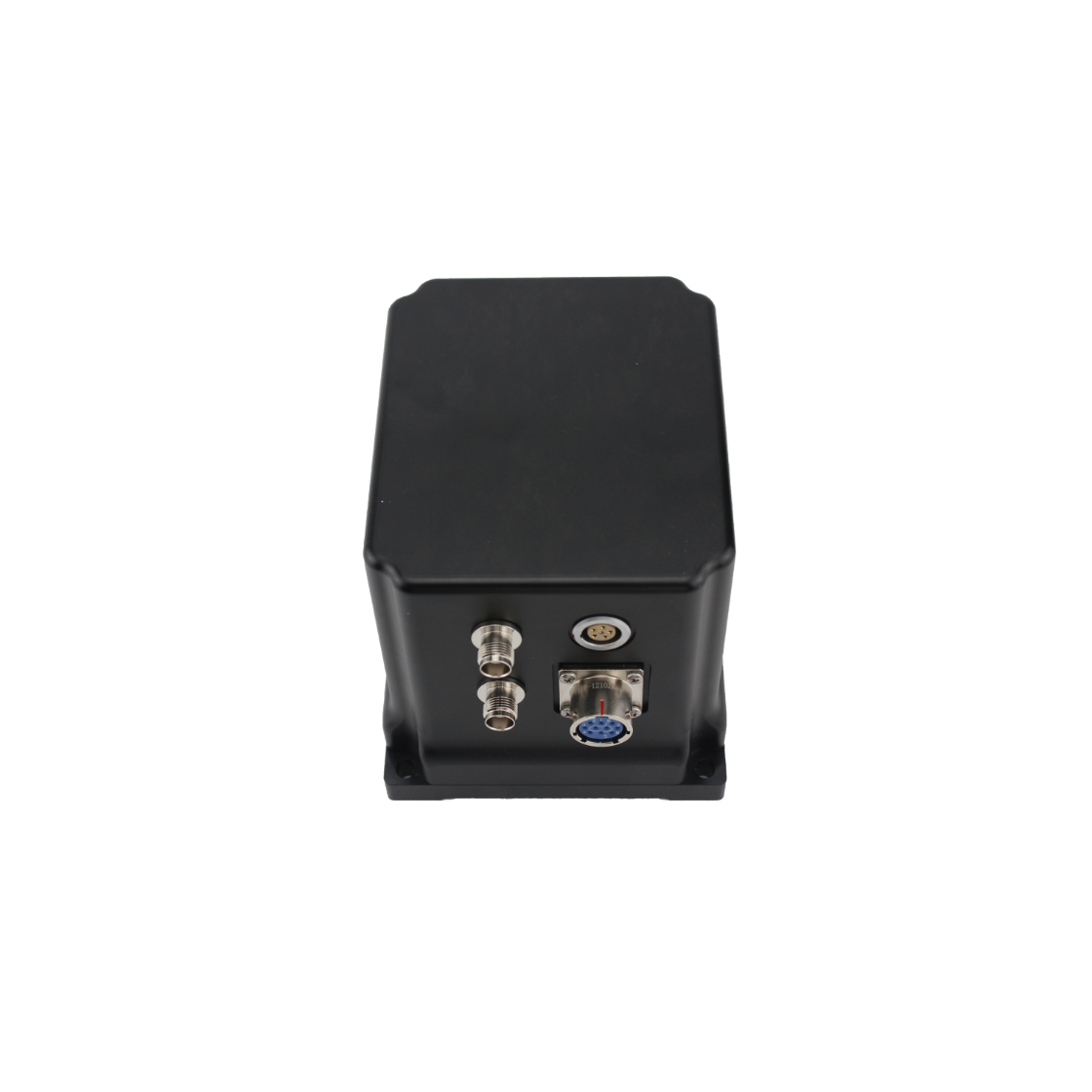

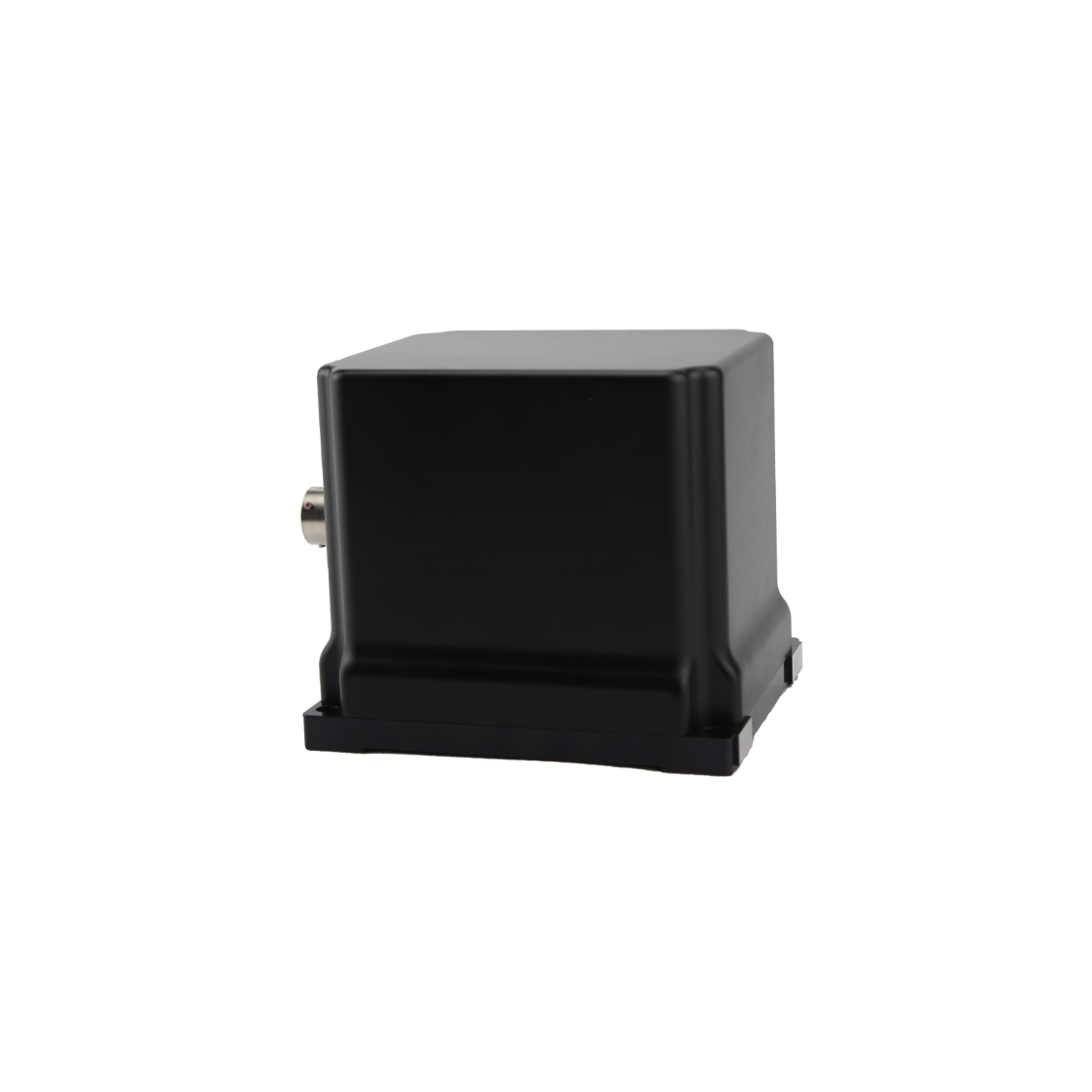

產品外觀

典型技術指標

	參數名稱	單位	INS600A	INS600B	INS600C	INS600D
工作性能	GPS有效
	自尋北精度	deg	≤0.3*Secant Latitude	≤0.4*Secant Latitude	≤0.5*Secant Latitude	≤1.0*Secant Latitude
	方位角精度	deg	≤0.05	≤0.05	≤0.05	≤0.05
	姿態角精度	deg	≤0.03	≤0.03	≤0.05	≤0.05
	速度精度	m/s	≤0.03
	位置精度	m	≤2m/RTK 2cm
	GPS失效
	方位角保持精度	deg	≤0.06,1h	≤0.08,1h	≤0.1,1h	≤0.2,1h
	姿態角保持精度	deg	≤0.05,1h	≤0.05,1h	≤0.08,1h	≤0.08,1h
	位置精度	km	≤8,0.5h	≤10,0.5h	≤12,0.5h	≤15,0.5h
	位置精度	km	≤0.03,5min	≤0.04,5min	≤0.05,5min	≤0.06,5min
	系統測量范圍
	方位角測量范圍	deg	±180
	姿態角測量范圍	deg	±90
1 環境參數
1.1	工作溫度	℃	-40~+65
1.2	貯存溫度	℃	-45~+70
1.3	振動	Hz, g²/Hz	20~500,0.06
1.4	沖擊	g, ms	30,11
2 電氣參數
2.1	輸入電壓	Vdc	+18~+36
2.2	功率	W	20
2.3	數據輸出格式	/	RS-422
2.4	數據刷新率	Hz	100
3 物理參數
3.1	尺寸	mm	≤145×121.5×125
3.2	重量	kg	≤3
3.3	連接器	/	Y11P-1210ZK10
